Небольшой урок по расчету освещенности в Autodesk 360 Rendering

   Уважаемые пользователи Revit Architecture и Autodesk 360 Rendering, хочу рассказать вам про использование расчета освещенности на данном ресурсе. Очень часто мы сталкиваемся с проблемой освещения интерьера и экстерьера. Чтобы понять какой мощности и как правильно расставить осветительные приборы,  нам зачастую приходится пользоваться сложными, требующими более углубленного знания программами. Данное дополнение может помочь нам на ранних этапах нашего проекта, правильно расставить осветительные приборы с нужными нам параметрами. А главное мы сможем увидеть реальную картину проблемных участков интерьера или экстерьера, с которыми необходимо работать.  Этот расчет необходим нам для того чтобы показать заказчику какое количество света дают нам осветительные приборы различной мощности.
      Для тех, кто не знаком с данным ресурсом(http://rendering.360.autodesk.com/): Autodesk 360 Rendering - это облачные вычисления, ресурс позволяющий проводить различные расчеты для программных продуктов Autodesk. Касательно Revit Architecture существует несколько видов расчетов связанных с рендерингом изображения: это, собственно, визуализация статического изображения, интерактивная панорама, расчет инсоляции и, представленный в данной статье расчет освещенности. Подробнее о Autodesk 360 Rendering для Revit Architecture вы можете прочитать в моей статье: http://lyafell.blogspot.ru/2013/04/autodesk-360-revit-architecture_11.html.
         Вернемся к расчету освещенности. В качестве примера я взял интерьер, в котором необходимо расставить осветительные приборы, для чего будет произведен расчет освещенности.

Фрагмент интерьера (освещение: только солнце)


На данном виде для расчета была применена схема: внутри только солнце. Эта схема означает, что в качестве источника света для интерьера служит солнце, солнечный свет, исключая искусственное освещение. Поэтому при расчете освещенности мы увидим вот такой результат:



       Темные места показывают , что в этих областях недостаточная освещенность при естественном свете. Сделаем расстановку светильников и повторим визуализацию. Подробнее об устройстве, создании и расстановке осветительных приборов вы можете узнать в блоге Алексея Борисова http://borissofff.blogspot.ru/2011/12/ies-ies-svetilniki.html. Я лишь кратко задену данный аспект. В основном все осветительные приборы крепятся к подвесным панелям, которые необходимо создать на плане потолка:



         Во вкладке "Архитектура" выбираем инструмент "Потолок", затем необходимо создать элемент потолка, сделать это можно двумя способами: либо по существующему помещению, для этого выбираем инструмент "Автоматическое создание потолка" и щелкаем по нужному помещению, либо создаем вручную эскиз потолка.

     Осветительные приборы - это стандартные семейства которые мы можем подгрузить в проект. Для того чтобы подгрузить семейство во вкладке "Архитектура" нажмите на значок "Компонент", далее во вкладке "Изменить" выберите функцию "Загрузить семейство" и в появившемся окне находим семейства осветительных приборов, выбираем нужное.

      Также существуют другие осветительные приборы, не требующие крепления к потолку, например: "Студийный светильник".
           Расставляем на плане и задаем необходимые параметры освещения:


   Расставив светильники, в качестве схемы рендера я выбрал: "внутри только искусственнный свет", далее в свитке "Визуализация в Cloud" в настройках экспозиции выбираем "Штатный":

      Для наглядности я поставил небольшое количество светильников чтобы получить контрастное изображение. В галерее визуализации нажимаем на галочку на изображении и выбираем "Визуализировать как освещенность":


   На нижнем кадре мы видим расчет освещенности интерьера в соответствии с расставленными светильниками. Шкала люкс показывает нам наиболее/наименее освещенные участки:

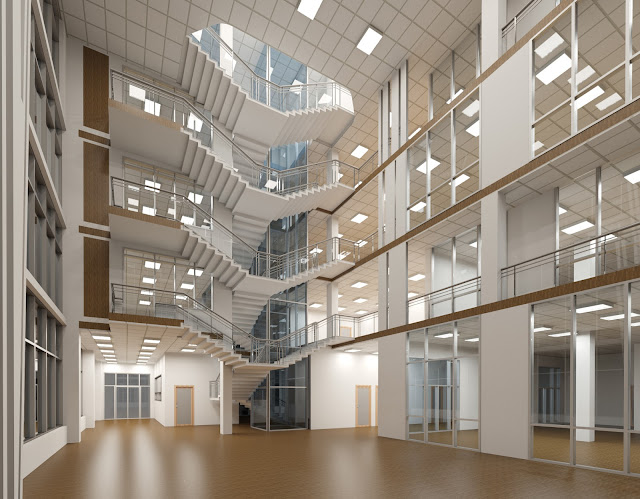

   Добавим светильников, настроим мощность и получим вполне приемлемый результат:

      В заключение: пробуйте, ищите интересные решения ваших задач. В настоящее время для нас открыты ресурсы и возможности которые для своего понимания требуют минимум нашего времени, остается только воспользоваться ими. Оставляйте свои отзывы и комментарии.
